Plataforma de 6 eixos


Serviço : Alimentation électrique: 220 V et 50 Hz
1 PC
Dimensões : 580 x 500 x 420 mm
Peso : 15kg

Imprima / baixe a ficha do produto
DEMANDER UN DEVIS POUR CETTE MACHINE

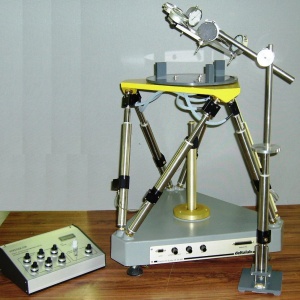

A plataforma de 6 eixos, EX800, é um conjunto para realizar um estudo muito abrangente sobre um equipamento de alto desempenho, representante de simuladores de voo e de condução, máquinas-ferramentas, cinema dinâmico, robôs, grande telescópio astronômico.

A plataforma permite:

O estudo de sistemas e constituintes de cadeias funcionais
Análise, modelagem e controle de sistemas
Verificação de desempenho em:
-mecânica: geometria, cinemática, estática e dinâmica, estruturas mecânicas.
-automatic: controle de posição, precisão, velocidade, estabilidade, influência dos corretores.
Usando o software, você pode executar:
Uma simulação das diferentes arquiteturas mecânicas deste sistema
Uma direção gerando as instruções para mover os cilindros para alcançar uma posição ou um conjunto de posições (trajetória)
Uma visualização dos dados adquiridos como um gráfico
Realização de trabalhos práticos




Descrição técnica :

A plataforma inclui:
Uma parte operativa
Uma parte de comando
A arquitetura da parte operativa é a de um robô paralelo com 6 cilindros. Cada um dos cilindros tem uma extremidade articulada em uma base fixa e a outra extremidade é articulada em uma plataforma móvel.
Cada cilindro é um cilindro elétrico construído a partir de uma ligação helicoidal motorizada usando um motor de corrente contínua.

O servocontrolo de cada tomada é realizado por um sensor de posição absoluta. É otimizado por um gerador de tacômetro. Um sétimo cilindro é montado isolado em um suporte específico. Permite realizar testes (rigidez, influência dos parâmetros do servocontrol, etc.), evitando os fenômenos de acoplamento dinâmico encontrados em uma plataforma de 6 eixos.
O controle dos 6 eixos da plataforma é feito a partir de um PC, uma placa de interface I / O (no formato PCI) e uma placa de controle de 7 eixos integrada na base da placa. a plataforma.
A comunicação entre o PC e a plataforma é em ambas as direções. A aquisição de dados (setpoint de posição, feedback de posição de velocidade, torque) é realizada em tempo real em 3 eixos.
O estudo de pequenos deslocamentos é realizado por um sistema de medição com 6 comparadores. Um modelo da plataforma com cilindros ajustáveis ​​de comprimento e fixadores magnéticos permite o estudo de diferentes configurações da plataforma.

Mapa do eixo
P e D fixados nos eixos da plataforma
Variável P e D no cilindro isolado
Fornecimento de baixa tensão integrado

O equipamento padrão referenciado no EX800
1 plataforma com 6 cilindros
1 cilindro isolado montado em seu suporte específico
1 mesa de medição com 6 comparadores
1 placa de interface I / O e software associado
Software de simulação e controle
1 modelo de plástico com macacos móveis e ajuste manual
1 pasta de trabalho composta por:
- um arquivo educacional com textos de TP e corrigido
- um arquivo de referência
- um arquivo técnico
- uma descrição dos recursos do software
- um conjunto de arquivos DAO

Equipamento adicional opcional:
um caso de estudo tecnológico de um único cilindro: EX514
um kit completo para medição de esforço do EX830
