Description technique :
A la fin de la manipulation les produits de la réaction sont récupérés après refroidissement. Le réacteur permet également de faire des cristallisations « batch ».

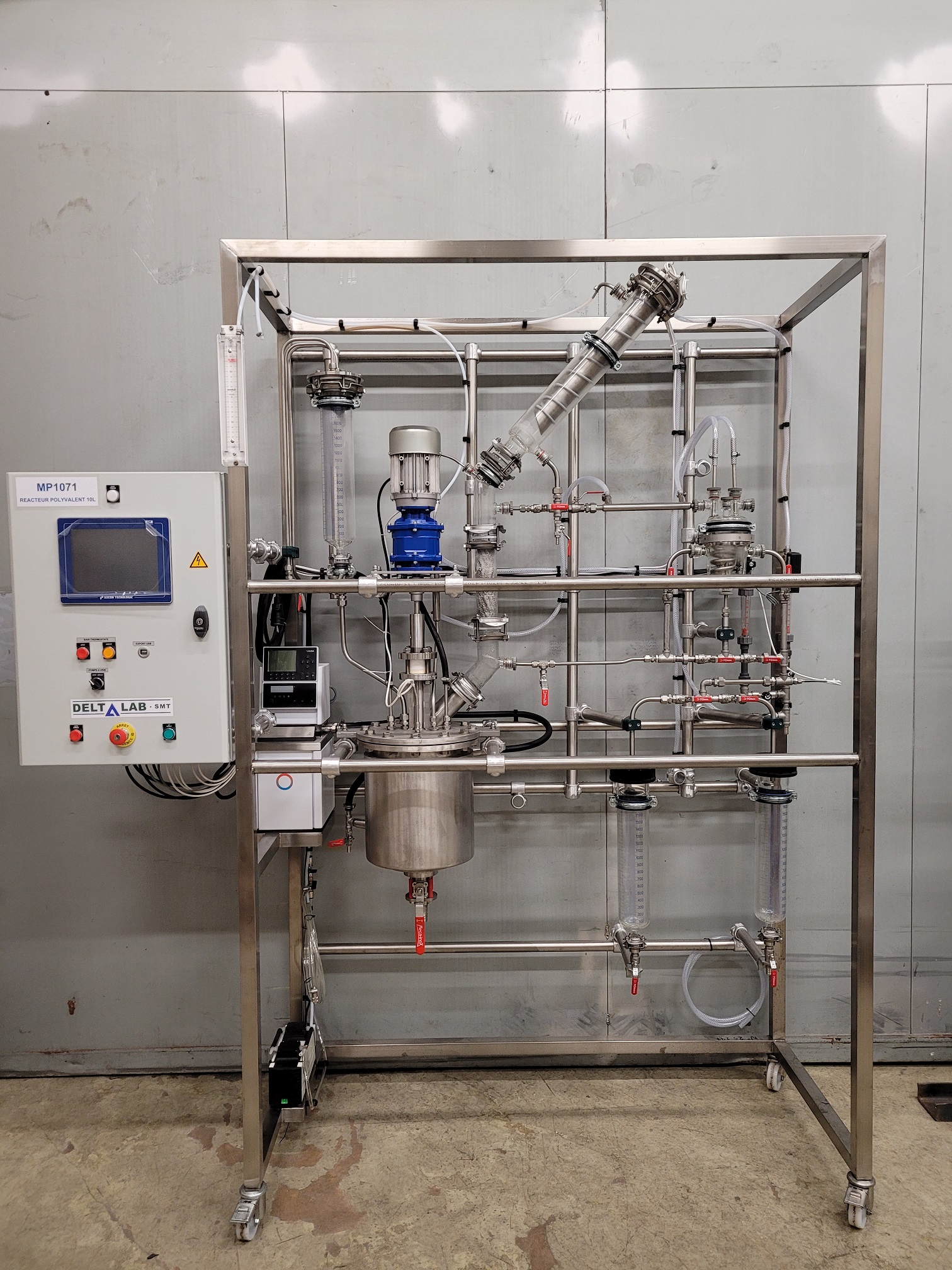

L’installation comprend les éléments suivants :
-
- Tout d’abord, deux recettes de stockage des réactifs en verre borosilicaté gradué, avec systèmes de « monte-jus » pour leur remplissage ;
- Ensuite, un réacteur cylindrique de type « GRIGNARD », avec double enveloppe de chauffage vapeur, vanne de vidange affleurante et protection des opérateurs ;
- De plus, un ensemble d’agitation à vitesse variable en inox 316L avec turbine tripale inclinée ;
- Par ailleurs, un serpentin de refroidissement de la masse réactionnelle en inox 316L ;
- En outre, une colonne en verre borosilicaté en un élément, avec garnissage en inox 316L ;
- Également, une tête de colonne en verre borosilicaté DN50, avec prise de température et clapet timer pour contrôler le taux de reflux ;
- De même, un condenseur vertical en inox 316L, à virole en verre borosilicaté, simple effet avec chicanes, ainsi qu’un réfrigérant du distillat en inox 316L ;
- En complément, un décanteur refroidi en verre borosilicaté avec réglage manuel du niveau d’interface et jeu de vannes en inox 316L pour la sélection des circuits de recyclage ou de prélèvement des phases légère et lourde ;
- Par ailleurs, des recettes de distillat en verre borosilicaté gradué ;
- En outre, un circuit de détente et de réglage de la vapeur de chauffage avec panneau de protection des opérateurs ;
- De plus, des flexibles calorifugés d’alimentation en vapeur de chauffage ;
- Enfin, des tuyauteries de liaison en inox 316L et une charpente support en tubes inox 304L avec noix en aluminium.
Instrumentation
- Alimentation d’eau de refroidissement du condenseur équipé d’un débitmètre à flotteur avec son robinet de réglage et d’un contrôleur de circulation d’eau pour arrêt du chauffage par manque de refroidissement.
- Mesures de pression d’alimentation de la vapeur de chauffage par manomètres.
- Armoire de commande et de contrôle, IP55, équipé d’un arrêt d’urgence, des boutons de mise en fonctionnement et des interfaces suivantes :
- Timer électronique contrôlant le clapet de la tête de colonne.
- Régulateur de la température du réacteur.
- Variateur de la vitesse d’agitation.
- Indicateur numérique de la vitesse d’agitation.
- Deux indicateurs numériques de température de cinq sondes type Pt100 Ω.
Options :
Option 1 : Filtre à poche sous pression réduite en inox 316L; capacité 9 litres (gâteau) + 9 litres (filtrat)
