Pilote de filtration gravitaire sur sable

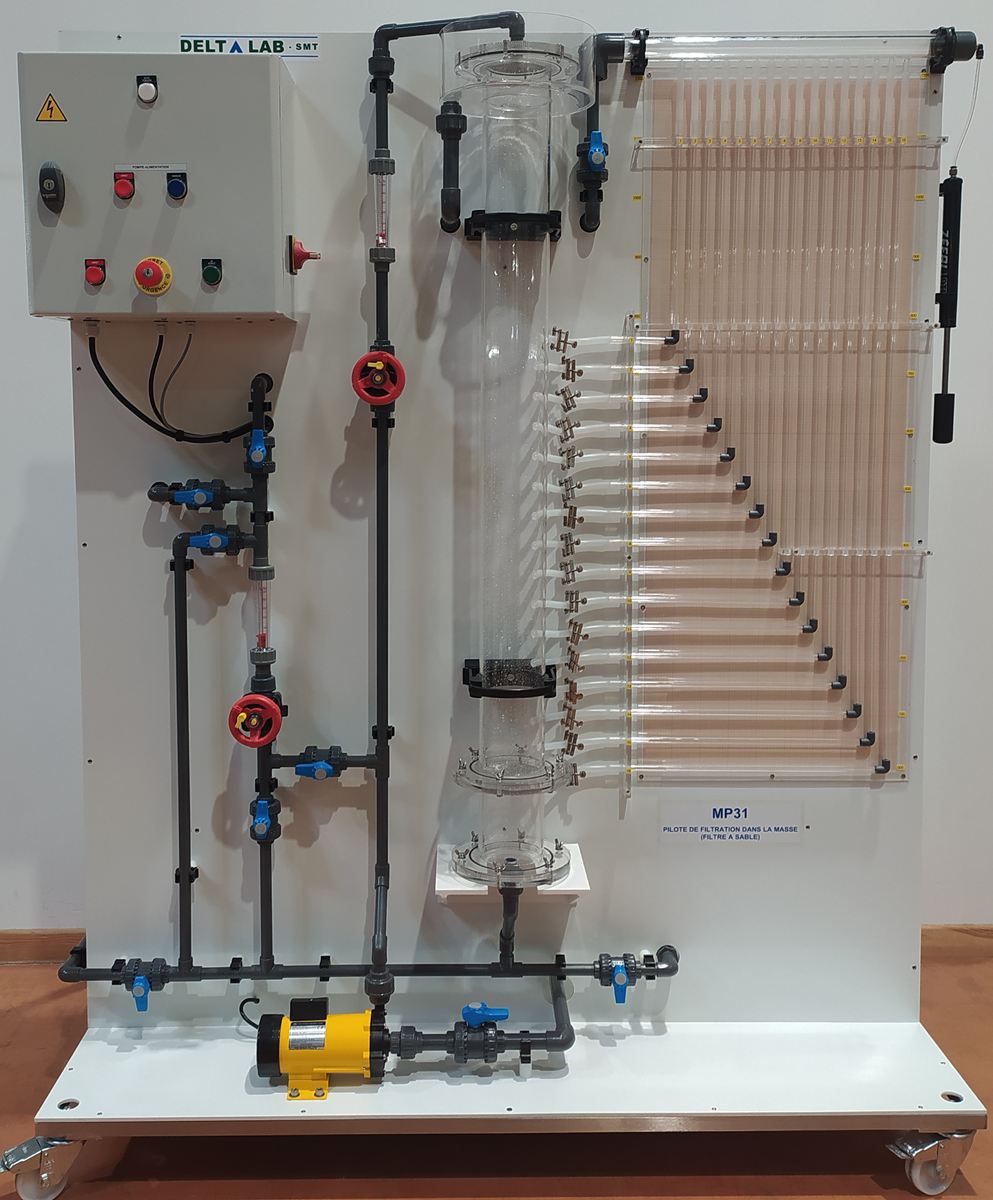

MP31 – PILOTE DE FILTRATION GRAVITAIRE SUR SABLE

Le banc MP31 permet l’étude de filtration sur sable. Ce procédé consiste à faire circuler un fluide contenant des particules solides à travers un milieu poreux. Les espaces entre les particules doivent être nettement supérieurs aux dimensions des particules en suspension. Au cours de leur trajet, forcément sinueux, les particules en suspension heurtent celles du lit et s’y accrochent progressivement.
La filtration dans la masse est souvent utilisée comme un pré-traitement avant les étapes de floculation ou de coagulation. Elle permet d’éliminer la plupart des particules en suspension (sédiments, précipités, coagulants, …). Les matières filtrantes les plus couramment utilisées sont le sable et l’anthracite.

OBJECTIFS PÉDAGOGIQUES :
•Etude de la porosité du lit de sable.
•Etude de l’écoulement de l’eau à travers le milieu poreux.
•Vérification de la loi de Darcy.
•Détermination de la perméabilité B, pour une même hauteur d’eau dans la colonne. On pourra faire varier le débit, relever les pertes de charge dans le lit et tracer les courbes P = f (Q).
•Etude du colmatage du filtre. Tracé des courbes : p = f (Z).
•Etude de l’efficacité du lavage à contre-courant.
•Durée des TP : 4 heures.
