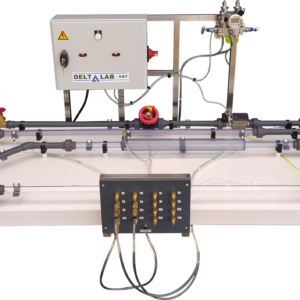

DESCRIPTION TECHNIQUE :

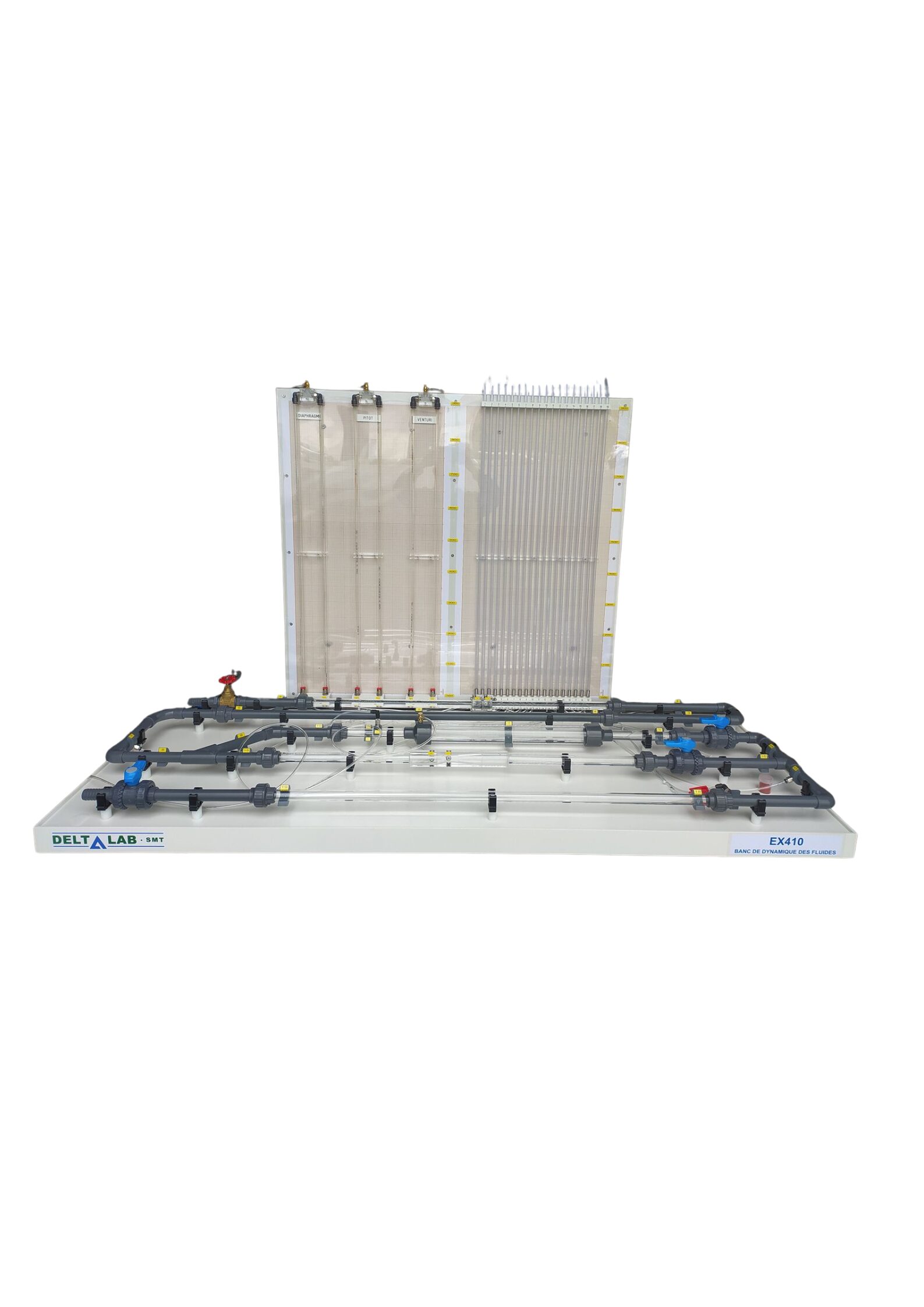

Tout d’abord, le banc EX410 comporte un socle de base sur lequel on fixe les composants à étudier. Par ailleurs, les tuyauteries et les singularités, montées en série, s’étendent sur une longueur d’environ 8,5 m. De plus, chaque composant possède des prises de pression que l’on relie à un panneau piézométrique vertical muni d’une échelle millimétrique ou à un tube en U.
En outre, l’appareil intègre un Venturi et un tube de Pitot afin d’étudier différentes méthodes de mesure du débit. Enfin, on réalise les expériences sur des canalisations en PVC à l’aide de composants standards du commerce.
COMPOSITION DU BANC :
- Venturi de 245 mm de longueur, avec un diamètre d’entrée et de sortie de 21 mm, un diamètre au col de 12 mm, une convergence de 21° et une divergence de 7°.
- Ligne élargissement – rétrécissement :
– Ø 25mm extérieur pour le rétrécissement
– Ø 40mm extérieur pour l’élargissement - Diaphragme calibré :
– Ø 12mm - Deux tuyaux de longueur utile d’1m en PVC transparent et gris (diamètre 19 et 21,2mm)avec 3 prises de pression.
- Tube de Pitot avec prises de pression en entrée de l’organe déprimogène élargissement brusque rétrécissement brusque.
- Des raccords en té dont un à 45° entre la ligne d’élargissement/rétrécissement brusque et la ligne venturi.
- Un coude à 45°, un té 45° et deux coudes à 90° petits et grands rayons.
- Jeu de vannes : une vanne à membrane (réglage du débit) et deux vannes à boisseau sphérique (étude des vannes et sélection des circuits)..
- En outre, le banc est équipé d’un système d’injection de colorant sur une conduite transparente permettant d’observer les régimes d’écoulement laminaire et turbulent. Ce dispositif comprend un flacon et une molette de réglage du débit de colorant (poudre de fluorescéine fournie).
- Le panneau manométrique comprend 19 tubes piézométriques de 1 m sur papier millimétré ainsi qu’une clarinette de contre-pression réglable avec vidange de sécurité.
- Un panneau avec 3 lyres (avec purge) connectées aux dispositifs de mesure des débits : diaphragme calibré, venturi, Pitot :
- Lyres en Altuglas : raccords d’entrée et de sortie 1/8 », longueur totale 980 mm, purge en partie haute et rayon de retour de 25 mm. Tous les éléments sont démontables et remplaçables.
OBJECTIFS PÉDAGOGIQUES :
- Mettre en application le théorème de Bernoulli.
- Mesurer le débit à l’aide d’un tube de Pitot ainsi que d’éléments transparents tels qu’un diaphragme calibré et un Venturi.
- Étudier les pertes de charge régulières le long de conduites de diamètres et de matériaux différents.
- Étudier les pertes de charge singulières associées à diverses singularités : diaphragme, coudes à 90° (petit et grand rayon), coude à 45°, raccords en Té à 90° et 45°, rétrécissement et élargissement brusques.
- Visualiser la transition entre les régimes d’écoulement laminaire et turbulent.
OPTIONS :
En complément, le banc EX410 peut être associé à plusieurs modules :
- Option 1 : Module d’alimentation en eau EX402.
- Option 2 : Module EX408B, utilisé avec l’EX402B pour la mesure du débit volumétrique à l’aide d’une cuve graduée et d’un chronomètre (non fourni).
- Option 3 : Canal hydraulique EX404 : longueur utile 0,8 m, avec pile de pont, déversoir, Venturi et seuil épais profilé ; montage sur EX410 (fixe) ou sur support indépendant inclinable à ± 4°.
