Le banc pédagogique MP20 permet de caractériser un module d’osmose inverse.
Ce procédé de traitement des eaux est une technique de séparation par membrane dont la force motrice est un gradient de pression. Son intérêt réside dans le fait que certaines molécules (10-6 à 10-7m) et certains ions sont arrêtés, tandis que les molécules du solvant passent. Les énergies mises en jeu sont inférieures à celles des procédés ayant des objectifs similaires. Cette technique permet d’obtenir un solvant pur et de concentrer en ion, d’où son utilisation dans des domaines appliqués tels que le dessalage de l’eau de mer, l’adoucissement. Ce pilote permet de comprendre l’étude des performances des procédés membranaires pour concentrer des solutions de NaCI ou dessaler des eaux de mer.
Objectifs Pédagogiques :

On calculera la perméabilité de la membrane et on vérifiera ses performances en fonction des paramètres hydrauliques et chimiques suivants :

  • On calculera la perméabilité de la membrane et on vérifiera ses performances en fonction des paramètres hydrauliques et chimiques suivants :
  • Pression d’entrée du module
  • Taux de rejet
  • Débit de recyclage du rejet
  • Concentration de NaCl
  • Le banc permet une production de 15 à 150 L/h selon la qualité de l’eau en entrée

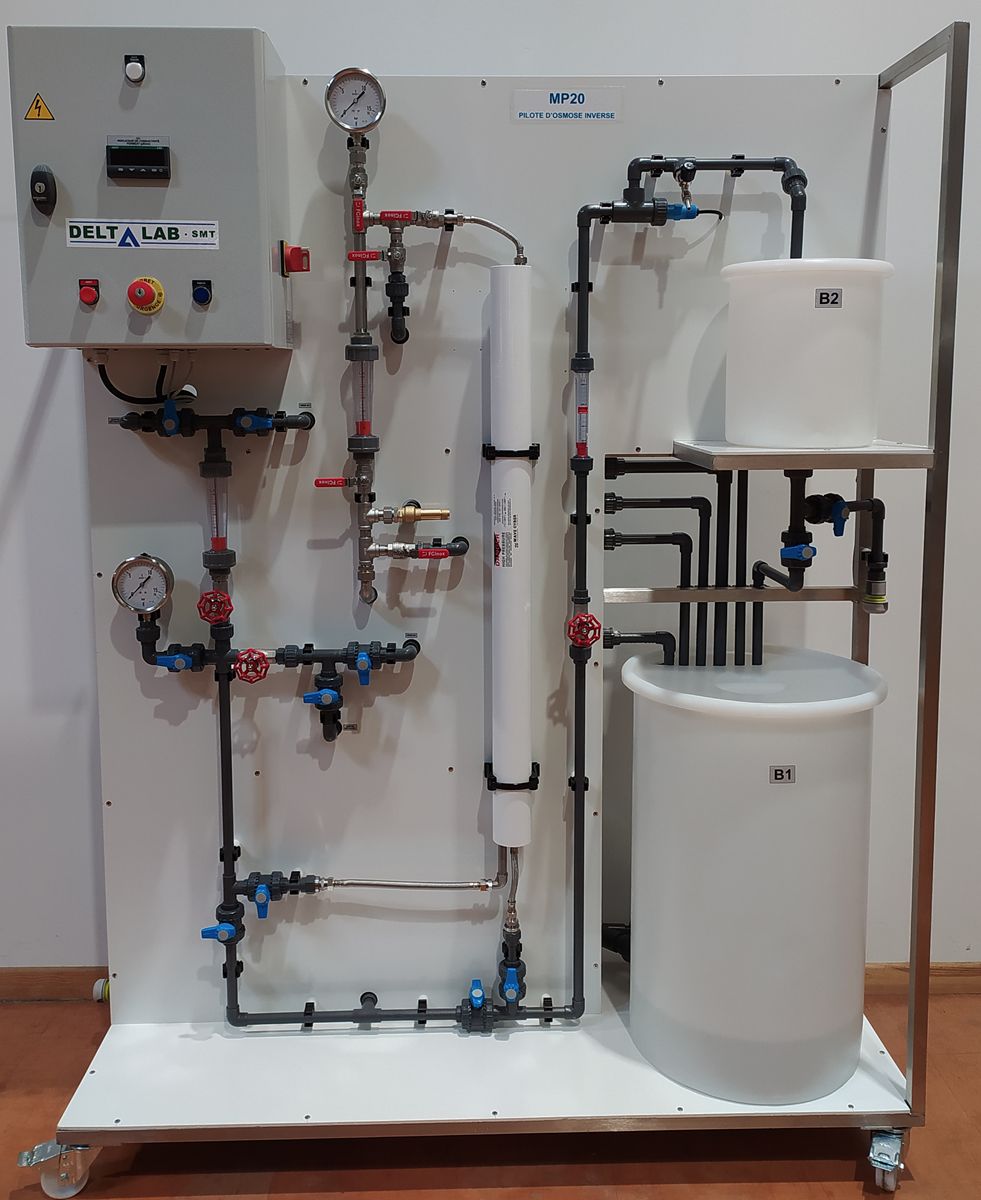

Banc d’osmose inverse – MP20
Description technique :
  • Cartouche à membrane spirale avec protection polyester résistant à 21 bars
  • Membrane osmose inverse (DUPONT® Filmtec)
  • Pompe centrifuge en inox verticale 3 m3/h à 16 bars
  • Détecteur de niveau 3 tiges dans la cuve d’alimentation (sécurité pompe)
  • Cuve d’alimentation en PEHD de 100 litres avec couvercle et vanne de vidange
  • 1 soupape de sécurité sur la ligne d’alimentation, tarée à 14,5 bar
  • Bidon en PEHD de réception du perméat de 15 litres avec 2 vannes de vidange, la première vers retour cuve d’alimentation et la deuxième pour la récupération du perméat
  • 3 débitmètres en PVC : 2*160-1600 L/h (pour l’alimentation et le rétentat) et 1* 15-150 L/h (pour le perméat)
  • 2 manomètres dia. 100 mm (0-16 bars)
  • 1 Conductimètre avec transmetteur sur la ligne de perméat (gamme : 0 à 2000μS/cm)
  • Armoire électrique IP66 comprenant :
    o La commande et la protection de la pompe,
    o Un arrêt d’urgence,
    o L’afficheur électronique du conductimètre,
    o Interrupteur général
  • Filtre polypropylène 20μm et cartouche de charbon actif (à l’arrière de la machine) couplé à 2 manomètres (0-2.5 bars)
  • Tubes en inox pour les parties sous pressions supérieures à 10 bars et PVC (circuit de la pompe à la membrane).
  • Châssis soudé en inox 304L avec 4 roulettes dont deux avec frein.
Options :
Option 1: sonde de conductivité et température intégrées supplémentaires, dans la cuve d’alimentation
Option 2: système de refroidissement de la cuve d’alimentation via un serpentin en inox
Poids 100 kg
Dimensions 15000 × 8000 × 20000 cm
