Évaporateur à film ascendant double effet


Photo non contractuelle

Service : 230 V / 50 Hz / Monophasé: 1 kW.
Eau froide 10 °C / 3 bar: 600 l/h.
Vapeur 4 bar: 4 kg/h. Vide 10 mbar: 20 Nm3/h
Égout pour condensats de chauffage.
Dimensions : 2, 5 m x 0, 6 m x 3, 8 m
Poids : ~ 200 kg

Imprimer/télécharger la fiche produit
DEMANDER UN DEVIS POUR CETTE MACHINE



L'évaporation a pour but de concentrer une solution composée d'un solvant volatil est d'un soluté moins volatil.



Objectifs Pédagogiques :
  • Concentration continue d'une solution par évaporation.
  • Influence des conditions opératoires.
  • Bilans thermiques
  • Bilans de matières
Description technique :

L'évaporation à film ascendant est un procédé continu où la solution est chauffée dans un évaporateur vertical monotubulaire pour vaporiser le solvant. (Premier effet).
Dans le cyclone de tête, les brouillards, formés par la vaporisation de la solution qui sont composés de vapeur de solvant et de solution concentrée, sont séparés en deux phases : la phase liquide concentrée est évacuée par gravité puis envoyée via une pompe doseuse dans le deuxième évaporateur tandis que la phase vapeur est utilisée comme chauffage du deuxième évaporateur.
Dans le deuxième évaporateur à film ascendant, la solution déjà concentrée est chauffée, sous pression réduite, pour vaporiser le solvant (deuxième effet).
Dans le cyclone secondaire, les brouillards, formés par la vaporisation de la solution qui sont composés de vapeur de solvant et de solution concentrée, sont séparés en deux phases : la phase liquide concentrée est évacuée par gravité puis stockée et la vapeur est condensée avant d'être recueillie dans une recette.

Equipement

  • Bidon de stockage de la solution d'alimentation.
  • Pompe doseuse d'alimentation du premier effet.
  • Evaporateur à film ascendant (premier effet), virole en verre borosilicaté et tubulure de vapeur de chauffage en inox 316L; calorifuge démontable.
  • Cyclone cylindro-conique en verre borosilicaté pour la séparation liquide - vapeur.
  • Pompe doseuse d'alimentation du deuxième effet.
  • Evaporateur à film ascendant (deuxième effet), virole en verre borosilicaté et tubulure de vapeur de chauffage en inox 316L; calorifuge démontable.
  • Cyclone cylindro-conique en verre borosilicaté pour la séparation liquide - vapeur.
  • Condenseur vertical, virole verre borosilicaté, échangeur à serpentins en inox 316L.
  • Réfrigérant du solvant en inox 316L.
  • Recette du solvant en verre borosilicaté, graduée.
  • Réfrigérant du concentrât en inox 316L
  • Recette du concentrât en verre borosilicaté, graduée.
  • Piège à vide en verre borosilicaté.
  • Circuit de détente et de réglage de la vapeur de chauffage du premier effet avec panneau de protection des opérateurs.
  • Tuyauteries de liaison en inox 316L pour le procédé et en PVC armé pour le fluide de refroidissement.
  • Charpente support en tubes inox 304L et noix aluminium.

Instrumentation

  • Alimentation d'eau de refroidissement du condenseur équipé d'un débitmètre à flotteur.
  • Mesures de la pression d'alimentation de la vapeur de chauffage du premier effet par manomètres.
  • Mesure de la pression d'alimentation de la vapeur de chauffage du deuxième effet par manomètre.
  • Mesure la pression du procédé par manomètres.
  • Armoire de commande et de contrôle, IP55, équipée d'un arrêt d'urgence, des boutons de mise en fonctionnement et des interfaces suivantes : Deux indicateurs numériques de température de douze sondes type Pt100 Ω.
DEMANDER UN DEVIS POUR CETTE MACHINE

Autres machines associées à la catégorie Génie Chimique
Mélangeur granulateur secheur
MP411-a
En savoir plus
Cristallisation cascade de laboratoire
MP1002
En savoir plus
Évaporation - cristallisation discontinue
MP1003
En savoir plus
Évaporation - cristallisation continue
MP1004
En savoir plus
Distillation continue
MP1010
En savoir plus
Distillation continue
MP1010CR
En savoir plus
Distillation continue supervisée
MP1011
En savoir plus
Distillation continue supervisée
MP1011CR
En savoir plus
Distillation continue azeotropique
MP1012
En savoir plus
Distillation discontinue
MP1020
En savoir plus

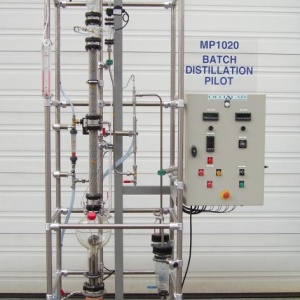

Distillation discontinue
MP1020CR
En savoir plus
Distillation flash
MP1025
En savoir plus
Ébulliometrie dynamique atmospherique
MP1026
En savoir plus
Extraction liquide-liquide agitée
MP1030
En savoir plus
Extraction liquide-liquide agitee supervisee
SP1030
En savoir plus

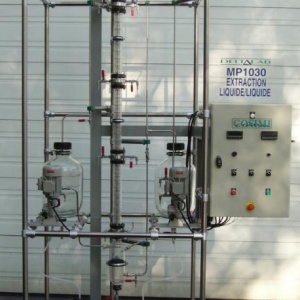

Extraction liquide-liquide agitée
MP1030CR
En savoir plus
Extraction liquide-liquide pulsee
MP1031
En savoir plus
Extraction solide/liquide discontinue (soxhlet) et distillation discontinue
MP1035
En savoir plus
Extraction solide/liquide discontinue (soxhlet)
MP1036
En savoir plus
Absorption / desorption
MP1040
En savoir plus

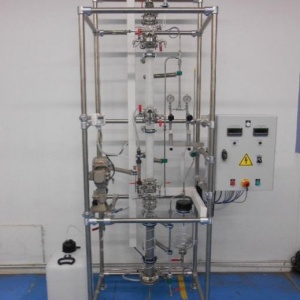

Absorption / desorption
MP1040CR
En savoir plus
Évaporateur à film ascendant
MP1050
En savoir plus
Réacteur agité 10 litres
MP1070
En savoir plus
Réacteur agité 10 litres polyvalent
MP1071
En savoir plus
Réacteur de laboratoire
MP1073-a
En savoir plus
Réacteur de laboratoire
MP1073
En savoir plus
Unité de synthese polyvalente 25 litres
MP1074
En savoir plus
Unité de synthèse polyvalente 50 litres
MP1075
En savoir plus
Réacteurs agités - piston
MP1076
En savoir plus

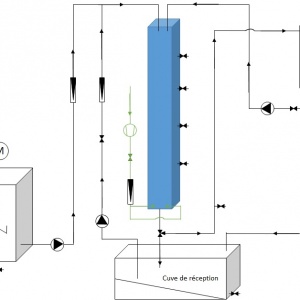

Pilote de traitement des eaux usées
