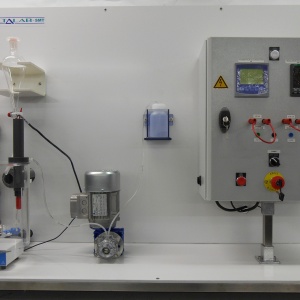

Esta bancada permite o estudo da regulação do pH em um recipiente, agindo sobre a velocidade de injeção (líquido básico ou ácido) da bomba através de um regulador.Algoritmos diferentes podem ser estudados.
Objetivos educacionais :
Estabelecimento de um loop de regulagem Medidor / Atuador / Regulador,
Estudo em escravidão e regulação
Influência do algoritmo de regulação pelo retorno a uma determinada instrução após uma perturbação.
Descrição técnica :
Um contêiner de capacidade de 5 litros,
Um agitador magnético de velocidade variável,
Uma sonda de pH
Controlador digital, placa de comunicação RS485, parâmetros de medição / referência de referência / controle PID,
,Adaptive
Algoritmo P, I ou PID
Uma bomba peristáltica de fluxo variável
1 recipiente de armazenamento de ácido,
Controle analógico atuando no controle do motor da bomba peristáltica
Interrupção de injeção básica.
O gabinete pode ser conectado a um registrador para a recuperação da saída de energia e medição do regulador
Moldura de aço inoxidável, para perguntar
Opções :
Option 1 : Acquisition
Ce module est composé de : Un convertisseur RS485/RS232 pour acquisition sur PC . Un logiciel d'exploitation sous Windows permettant la lecture des paramètres PID, le tracé des courbes, la configuration du régulateur à distance et l'archivage des valeurs.
Imprima / baixe a ficha do produto
