> Hidráulico > Hidráulico > MP75D

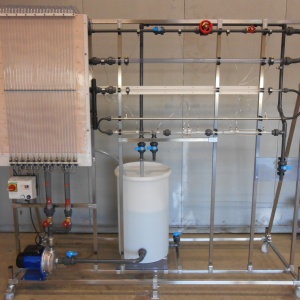

Bancada vertical para o estudo da dinâmica de fluidos em série


Serviço : Alimentation électrique : 220V, 50 Hz monophasé, 0,37kW
Dimensões : 1800 x 750 x 1800 mm
Peso : 100kg

Imprima / baixe a ficha do produto
DEMANDER UN DEVIS POUR CETTE MACHINE

Um fluido que flui em um tubo é submetido a uma força de atrito que causa uma perda de energia e, portanto, uma queda de pressão total. Isso varia de acordo com os obstáculos que o fluido encontra. Distinguimos as perdas de pressão regulares, devido ao atrito nas paredes dos tubos e perdas de pressão singulares causadas pelas singularidades da rede (cotovelos, válvulas ...).
A bancada para o estudo da dinâmica de fluidos, MP75D, permite destacar essas diferentes perdas de pressão regulares e singulares, devido aos principais elementos encontrados em uma instalação de tubulação. A transparência dos tubos e os dispositivos de redução de pressão permitem visualizar perfeitamente os fluxos, em particular para visualizar os regimes de fluxo laminar e turbulento.



  • Estudo dos principais elementos encontrados em uma instalação de tubulação
  • Medição das perdas de pressão geradas por esses diferentes elementos por meio de um sensor de pressão diferencial com visor e engates rápidos
  • Visualização de fluxos em tubulações e dispositivos redutores de pressão
  • Detecção de regimes de fluxo laminar e turbulento de acordo com fluxos e pressões
  • tubos lisos e ásperosEstudo das perdas de pressão regulares de: tubos de diferentes diâmetros;
  • válvulas diferentesaumento abrupto e diminuição do diâmetro de um tubo; Estudo de quedas de pressão singulares e lineares: curvas de diferentes raios;
  • Medição de vazões por dispositivos de vácuo (venturi, diafragma)
  • Determinação do Kv das válvulas



Descrição técnica :
  • Estrutura em aço inoxidável e porcas de alumínio equipadas com 4 rodas orientáveis, incluindo 2 de travamento automático
  • Um tanque com tampa e válvula de drenagem
  • Bomba centrífuga industrial de aço inoxidável
  • 1 fluxômetro flutuante
  • 1 válvula de controle de fluxo
  • 2 tubos rectos rectos com diâmetros de 16 e 32 mm e comprimento de 1 m
  • 1 tubo reto com um diâmetro de 17 mm
  • 2 cotovelos a 180 ° de raio de curvatura 100 mm
  • 2 cotovelos a 180 ° de raio de curvatura 50 mm
  • Uma ampliação e uma redução brusca DN15-DN25
  • Uma válvula de diafragma
  • Uma válvula de encaixe
  • Uma válvula de gaveta
  • Um bocal
  • Um diafragma
  • Um tubo Venturi
  • Acoplamentos de conexão rápida auto-vedantes e um sensor de pressão diferencial com display remoto na caixa elétrica para a medição das perdas de pressão nos vários tubos e circuitos do circuito
  • Um controle de bomba e caixa de proteção
  • Manual técnico e pedagógico
Opções :
Panneau supplémentaire avec 4 manomètres.
Un capteur de pression différentiel avec affichage digital pour la mesure des pressions et calcul de débit.
Un dispositif d'injection de colorant
