EX410 Las leyes de la hidráulica

El banco de estudio de dinámica de fluidos EX410 verifica las leyes fundamentales de la hidráulica en conductos cerrados. Genera diferentes tipos de caudales permanentes para el estudio cuantitativo de las variaciones de caída de presión en función del caudal.

Metas educativas :

  • Estudio de las caídas de carga distribuidas a lo largo de tuberías de diferentes diámetros y materiales.

  • Estudio de caídas de presión singulares: diafragma; Codos de 90 ° de radio pequeño y radio grande; Codos de 45 °; Ajuste en T; contracción brusca; agrandamiento repentino

  • Medición de flujo usando un diafragma calibrado, tubo de Pitot, venturi

  • Visualización de la transición laminar-turbulenta


Descripción técnica :

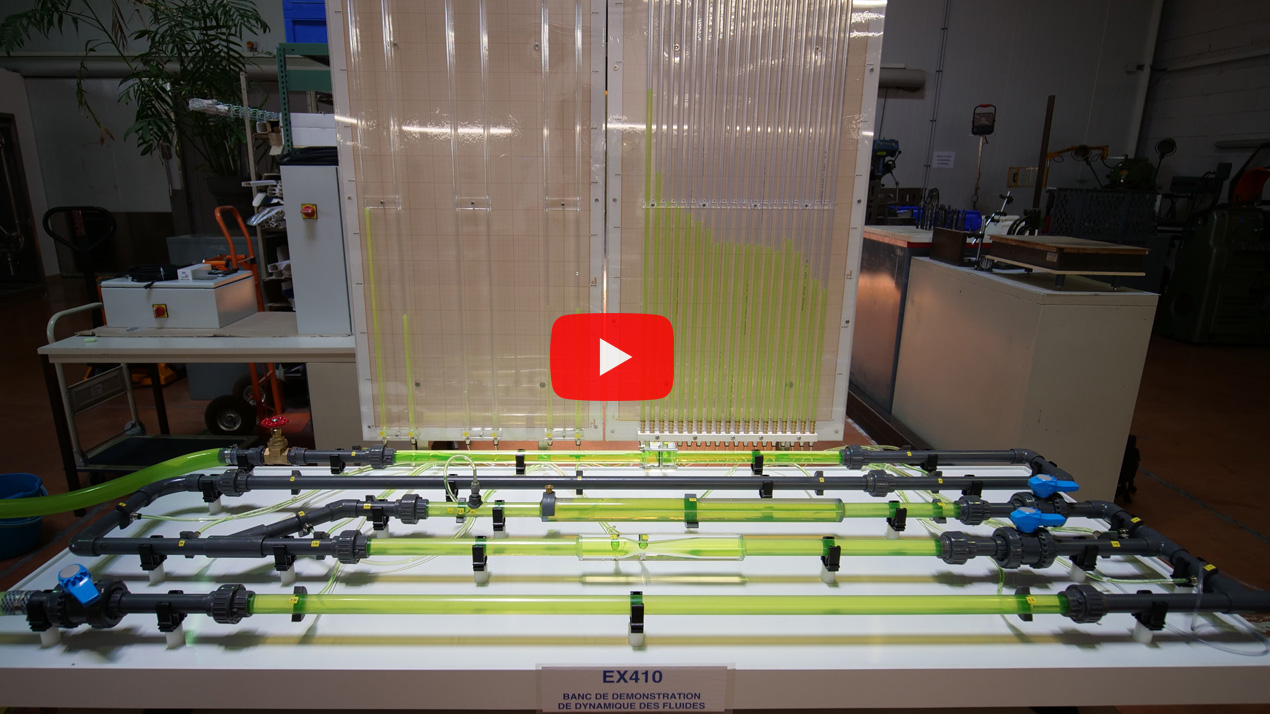

El banco EX410 consta de un zócalo base sobre el que se fijan los componentes a estudiar. Todos los tubos y singularidades están en serie y representan una longitud aproximada de 8,5 m, a cada componente se le colocan tomas de presión. Están conectados a un multimanómetro vertical con escala milimétrica o de tubo en U.

El dispositivo tiene un venturi y un tubo de Pitot para estudiar los métodos de medición de flujo. Los experimentos se llevan a cabo en tuberías de PVC y componentes comerciales estándar.

Composición del banco:

  • Dos tubos de 1 m de longitud útil. Con 3 tomas de presión
  • Codos de radio pequeño y radio grande de 45 °, 90 °
  • Ajuste en T
  • Estrechamiento / ensanchamiento abrupto
  • Diafragma calibrado
  • Tubo de pitot
  • Venturi
  • Válvula menbrane de control de flujo y 2 válvulas de bola para selección de circuito, una válvula de bola de salida
  • Frasco y tubo para inyección de tinte
  • Cada elemento es extraíble y reemplazable.
  • El banco EX410 tiene un panel manométrico compuesto por 19 tubos piezométricos y un panel con 3 tubos en U. Los 3 tubos en U están conectados a los dispositivos de medición de flujo, el diafragma calibrado, el venturi y el tubo de pitot.
  • El banco EX410 se puede colocar sobre una mesa o encimera (no incluido).



Consulte la FICHA TÉCNICA EX410
